plugin-cps-soonmanager

beta

CPS 平台生产的场景加载及数据读取。

此插件是基于 soonmanager2-sync 插件的扩展，并完全向下兼容。

样例

安装

bash

npm install @soonspacejs/plugin-cps-soonmanager
# or
yarn add @soonspacejs/plugin-cps-soonmanager

使用方法

import SoonSpace from 'soonspacejs';
import CpsSoonmanagerPlugin from '@soonspacejs/plugin-cps-soonmanager';

const ssp = new SoonSpace({
  el: '#view',
  options: {},
  events: {},
});

// 如需加载多个场景请注册多个插件
const cpsSoonmanagerPlugin = ssp.registerPlugin(CpsSoonmanagerPlugin, 'cpsSoonmanagerPlugin');
cpsSoonmanagerPlugin.setPath('xxx');
await cpsSoonmanagerPlugin.loadScene();

属性

path

资源加载的基础路径

默认值: ''
类型: string

effectPlugin

特效插件实例

默认值: null
类型: EffectPlugin | null

const effectPlugin = ssp.registerPlugin(EffectPlugin, 'effectPlugin');

cpsSoonmanagerPlugin.effectPlugin = effectPlugin;
cpsSoonmanagerPlugin.loadScene();

提示

当 renderType 为 WATER_SURFACE 时，需要使用特效插件

sceneGroup

readonly

场景 Group 对象

场景树的顶层对象会作为 sceneGroup 的 children。

// Group 的默认 id 是 `path` 属性，可以通过 `getObjectById` 获取
const sceneGroup = ssp.getObjectById(path);
// 设置该场景的整体偏移
sceneGroup.position.set(10, 0, 0);

默认值: null
类型: Group | null

metaData

readonly

场景元数据

调用 fetchMetaData 方法时会设置此属性

默认值: null
类型: IMetadata | null

定义

interface IMetadata {
  platformVersion: number;
  version: number;
  name: string;
  projectId: string;
  sceneId: string;
  cover: string | null;
  flatModel: string;
  treeModel: string;
  resource: string;
  exportTime: number;
  environment?: string;
}

poiData

readonly

场景内配置 Poi 数据, 该数据在加载场景（loadScene）时自动获取。

默认值: null
类型: IPoiData[] | null

定义

export enum PoiContentTypeEnum {
  PANEL = 'PANEL',
  VIDEO = 'VIDEO',
  VIDEO_STREAM = 'VIDEO_STREAM',
}

interface IPoiData {
  projectId: string;
  sceneId: string;
  nodeId: string;
  poiId: string;
  name: string;
  width: number;
  height: number;
  x: number;
  y: number;
  z: number;
  rotationX: number;
  rotationY: number;
  rotationZ: number;
  scale: number;
  dimensional: PoiNodeType;
  content: string;
  media: Record<string, string> | null;
  contentType: PoiContentTypeEnum;
  display: boolean;
  style: string;
}

topologyData

readonly

拓扑路径数据

调用 getTopologies 方法时会设置此属性

默认值: null
类型: TopologyInfo[] | null

propertiesData

readonly

自定义属性数据，根据 modelId 分组

调用 fetchPropertiesData 方法时会设置此属性

默认值: null
类型: TPropertiesMap | null

定义

interface IProperties {
  modelId: string;
  group: string;
  key: string;
  value: string | null;
  label: string | null;
}

type TPropertiesMap = Map<IProperties['modelId'], IProperties[]>;

animationsData

readonly

补间动画数据，根据 modelId 分组

调用 fetchAnimationsData 方法时会设置此属性

默认值: null
类型: TAnimationsMap | null

定义

interface IKeyframe {
  id: string;
  uuid: string;
  x: number;
  y: number;
  z: number;
  scaleX: number;
  scaleY: number;
  scaleZ: number;
  rotationX: number;
  rotationY: number;
  rotationZ: number;
  easing: AnimationModeType;
  mode: string;
  delay: number;
  duration: number;
  repeat: number;
  yoyo: boolean;
}

/**
 * 动画
 */
interface IAnimations {
  id: string;
  uuid: string;
  modelId: string;
  name: string;
  keyframes: IKeyframe[];
}

type TAnimationsMap = Map<IAnimations['modelId'], IAnimations[]>;

modelVisionsData

readonly

模型视角数据，根据 nodeId 分组

调用 fetchModelVisionsData 方法时会设置此属性

默认值: null
类型: TModelVisionsMap | null

定义

interface IModelVisions {
  id: string;
  uuid: string;
  nodeId: string;
  name: string;
  camera: 'O' | 'P';
  position: IVector3;
  rotation: IVector3;
  target: IVector3;
  zoom: number;
  primary: boolean;
}

type TModelVisionsMap = Map<IModelVisions['nodeId'], IModelVisions[]>;

提示

Map 的 key 为 "" 时，表示场景视角数据

spacesData

readonly

模型视角数据，根据 sid 分组

调用 fetchSpacesData 方法时会设置此属性

默认值: null
类型: TSpacesMap | null

定义

interface ISpaces {
  id: string;
  sid: string;
  name: string;
  type: string;
  matrix: number[];
  visible: boolean;
  // treeData 中的 id 列表
  assets: string[] | null;
  children: ISpaces[] | null;
}

export type TSpacesMap = Map<ISpaces['sid'], ISpaces>;

soonflow

readonly

流程执行引擎实例

类型: SoonFlow

flowData

readonly

场景中配置好的流程数据，数据可提供给 runFlowById 使用。

默认值: null
类型: any[] | null

方法

setKey

设置企业公钥

提示

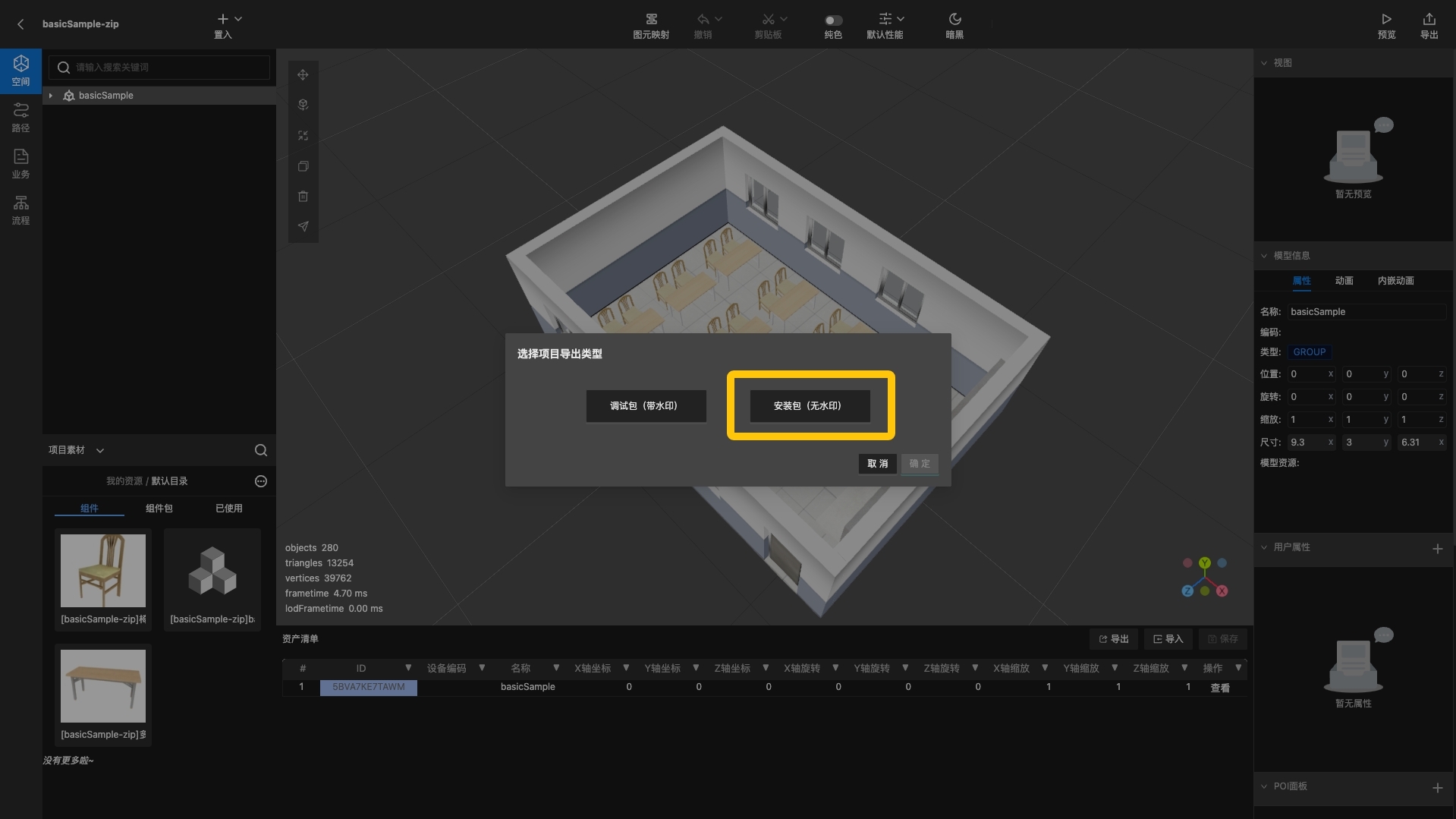

如下图，只有使用 安装包 需去除场景水印时才需要设置企业公钥。 page

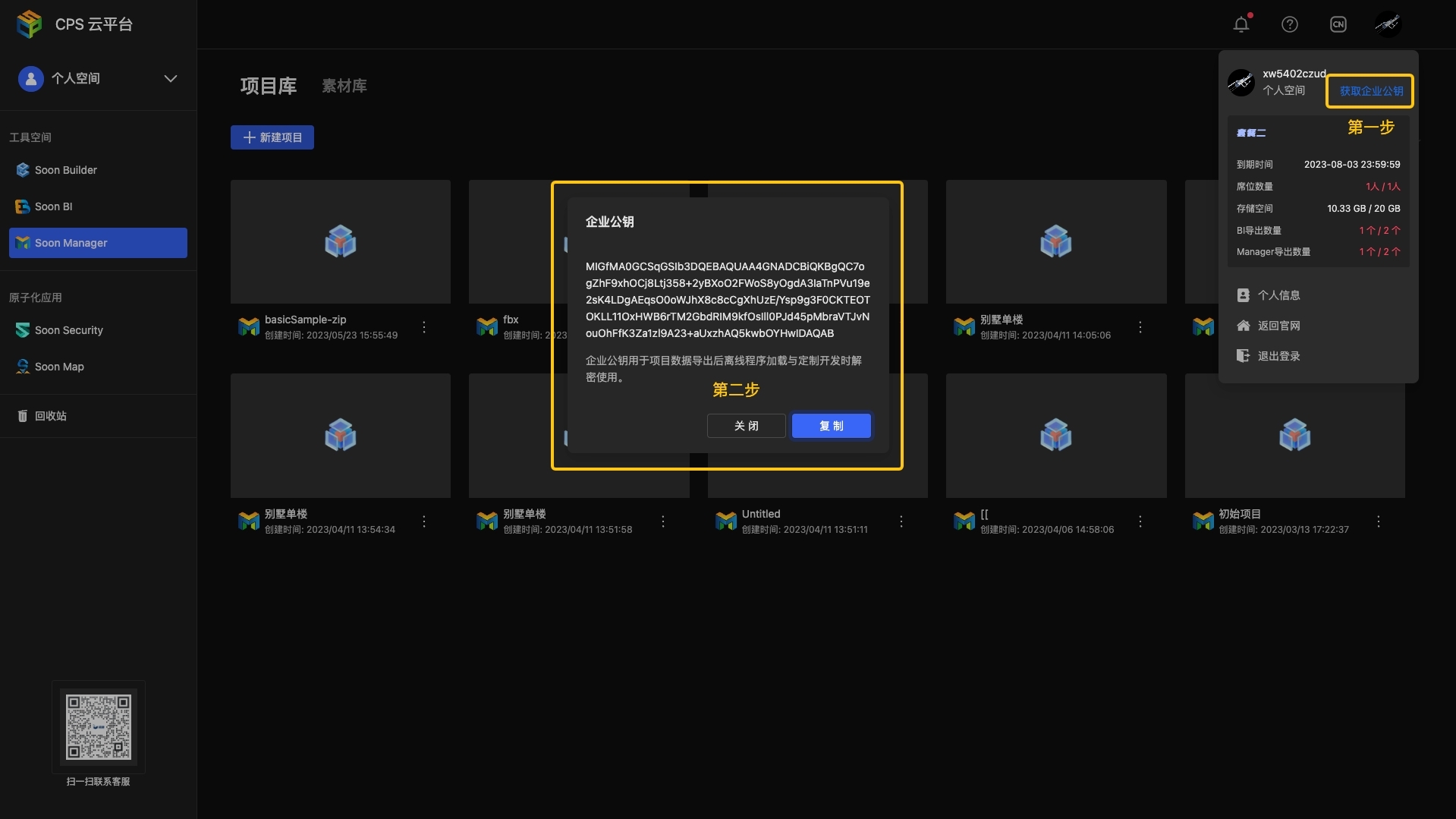

获取企业公钥, 请联系 CPS 平台企业 管理员 按下图提示操作获取。 page

整体设计逻辑

资源包类型	是否需要设置企业公钥	是否携带水印
调试包	否	是
安装包	是	否
旧版资源包	否	否

定义

function setKey(key: string): void;

用法

cpsSoonmanagerPlugin.setKey('xxxxxxxxxxxxxxxx');

注意

需要在调用 loadScene 之前调用 setKey 方法，否则安装包将无法正常加载

setPath

设置加载资源的基础路径

定义

function setPath(path: string): void;

用法

cpsSoonmanagerPlugin.setPath('./models');
// or
cpsSoonmanagerPlugin.setPath('http://xxx.com/models');

注意

插件的其他方法依赖于 path，需要先设置才能使用

loadScene

加载场景对象

配合 loadTargetId 或 loadLevel 使用可以重复调用

定义

export enum LoadSceneAlgorithm {
  BFS = 'BFS', // 广度优先
  DFS = 'DFS', // 深度优先
}

interface ILoadSceneOptions {
  /**
   * 平台解密公钥
   */
  key?: string;
  /**
   * 资源包路径
   */
  path?: string;
  /**
   * 同步自定义属性
   */
  syncProperties?: boolean;
  /**
   * 同步模型视角数据
   */
  syncModelVisions?: boolean;
  /**
   * 计算 bounds tree
   */
  needsModelsBoundsTree?: boolean;
  /**
   * 应用预设效果
   */
  applyPresetEffects?: boolean;
  /**
   * 同步场景算法 BFS | DFS
   */
  loadSceneAlgorithm?: LoadSceneAlgorithm;
  /**
   * 目标节点 id（DFS时有效）
   */
  loadTargetId?: ITreeData['id'];
  /**
   * 需要加载的层级（DFS时有效）
   */
  loadLevel?: number;
  /**
   * v2.10.x
   * 需要隐藏的对象 id
   */
  hiddenObjects?: Set<string>;
  /**
   * 加载 poi
   */
  loadPoi?: boolean;
  /**
   * 通过数据源刷新 poi
   */
  refreshPoiByDataSource?: boolean;
  /**
   * 加载流程数据
   */
  loadFlowData?: boolean;
  /**
   * 场景 group 信息
   */
  sceneGroupInfo?: Partial<BaseObjectInfo>;
  /**
   * 对象 id 前缀
   */
  objectPrefixId?: string;
  /**
   * 作为对象的 id
   */
  asId?: 'id' | 'sid';
}

function loadScene(options?: ILoadSceneOptions): Promise<void>;

用法

// 进度事件
cpsSoonmanagerPlugin.addEventListener('progressing', ({ progress }) => {
  console.log((progress.loaded / progress.total) * 100 + '% loaded');
});

cpsSoonmanagerPlugin
  .loadScene()
  .then(() => {
    console.log('场景对象加载完成');
  })
  .catch((err) => {
    // key 验证失败时会触发此错误
    console.error(err);
  });

提示

某些模型文件可能应用了 DRACO 压缩，建议调用 loadScene 方法之前调用 setModelDracoDecoderPath 方法设置 DRACO 解压路径

提示

如果你需要使用 Worker 计算 BVH，可以关闭默认行为

cpsSoonmanagerPlugin.loadScene({ needsModelsBoundsTree: false }).then(() => {
  ssp.computeModelsBoundsTree({
    type: 'worker',
    workerCreator,
  });
});

具体请查看 computeModelsBoundsTree

提示

初始化加载大场景时，可以通过 loadSceneAlgorithm 参数设置加载场景算法为BFS，可以提升部分加载时间。

import { LoadSceneAlgorithm } from '@soonspacejs/plugin-cps-soonmanager';

cpsSoonmanagerPlugin
  .loadScene({
    loadSceneAlgorithm: LoadSceneAlgorithm.BFS,
  })
  .then(() => {
    ssp.flyMainViewpoint();

    console.log('场景对象加载完成');
  });

参数

options

描述: 场景加载选项
必填:
类型: ILoadSceneOptions

ILoadSceneOptions

属性	描述	类型	默认值
key	等价于 setKey 方法	string
path	等价于 setPath 方法	string
syncProperties	是否同步自定义属性，开启时自动调用 fetchPropertiesData 方法	boolean	true
syncModelVisions	是否同步节点视角数据，开启时自动调用 fetchModelVisionsData 方法	boolean	true
needsModelsBoundsTree	场景加载完成后调用 ssp.computeModelsBoundsTree 方法	boolean	true
applyPresetEffects	默认调用 presetEffects 方法	boolean	true
loadSceneAlgorithm	加载场景使用的算法	LoadSceneAlgorithm	LoadSceneAlgorithm.DFS
loadTargetId	加载的目标树节点id	string
loadLevel	加载的树层级。如果设置了loadTargetId，则以此为起始层。从1开始计算	number	Infinity
hiddenObjects	初始化隐藏的对象 id 集合	Set<string>
loadPoi	默认执行 loadPoi 方法	boolean	false
refreshPoiByDataSource	默认执行 refreshPoiByDataSource 方法	boolean	false
loadFlowData	默认执行 loadFlowData 方法	boolean	false
sceneGroupInfo	场景 group 信息	Partial<BaseObjectInfo>	{id: [this.path]}
objectPrefixId	场景对象的id前缀	string
asId	作为对象 id 的字段	id \| sid	sid

提示

自定义属性存储在对象的 userData.properties 属性上

分层加载示例

警告

由于场景模型是嵌套的树结构，内部对象的矩阵变换依赖父级，如果先加载内部，可能会出现位置、旋转、缩放的错乱

建议 loadTargetId 设置为上层节点的 id

presetEffects

设置预设效果，参数来源由平台渲染后导出。

定义

interface IPresetEffectsOptions {
  hdr?: boolean;
  ssao?: boolean;
  directionalLightShadow?: boolean | { angle?: number };
  toneMappping?: boolean;
}

function presetEffects(options?: IPresetEffectsOptions): Promise<void>;

用法

await cpsSoonmanagerPlugin.loadScene({
  applyPresetEffects: false,
});
await cpsSoonmanagerPlugin.presetEffects({
  hdr: true,
  ssao: true,
  directionalLightShadow: true,
  toneMappping: true,
});

参数

options

描述: 效果参数
必填:
类型: IPresetEffectsOptions

IPresetEffectsOptions

属性	描述	类型	默认值
hdr	使用资源包中预设的 hdr 环境	boolean	true
ssao	开启 SSAO 效果	boolean	true
directionalLightShadow	开启平行光阴影	boolean	true
toneMappping	设置 toneMappping	boolean	true

各参数对应的方法

参数	对应的内部方法
hdr	setEnvironment
ssao	setSSAO
directionalLightShadow	createDirectionalLight
toneMappping	setToneMapping

注意

presetEffects 需要等待场景加载完调用

getTopologies

获取拓扑路径数据

定义

function getTopologies(): Promise<TopologyInfo[]>;

用法

const topologiesInfo = await cpsSoonmanagerPlugin.getTopologies();

/**
 * 每个数组元素对应一个拓扑路径
 * 使用获取到的数据直接创建拓扑路径
 */
ssp.createTopology(topologiesInfo[0]);
ssp.createTopology(topologiesInfo[1]);
ssp.createTopology(topologiesInfo[2]);

sortTopologyNodes

对拓扑路径数据的 nodes 进行排序（只适用于线路）

定义

function sortTopologyNodes(topologyInfo: TopologyInfo, startNodeId?: TopologyNodeInfo['id']): TopologyInfo | undefined;

用法

const [topologyInfo] = await cpsSoonmanagerPlugin.getTopologies();

/**
 * 没有 startNodeId 则默认第0个 node 为起始 node
 */
const sortedToplogyInfo = cpsSoonmanagerPlugin.sortTopologyNodes(topologyInfo);

ssp.createTopology({
  ...sortedToplogyInfo,
  imgUrl: 'xxx.png',
  animation: true,
});

提示

在播放路径动画或使用巡检插件时会按照 nodes 数组的顺序执行

所以可能需要使用此方法对线路的 nodes 排序

playObjectAnimation

根据动画数据播放对象的补间动画

定义

type TAnimationsTweenProps = Pick<
  IKeyframe,
  'x' | 'y' | 'z' | 'rotationX' | 'rotationY' | 'rotationZ' | 'scaleX' | 'scaleY' | 'scaleZ'
>;

interface IPlayAnimationByIdOptions {
  autoStopPrevious?: boolean;
  onUpdate?: (source: TAnimationsTweenProps, tween: Tween<TAnimationsTweenProps>) => void;
  onStart?: (tween: Tween<TAnimationsTweenProps>) => void;
}

function playObjectAnimation(
  object: BaseObject3D,
  animationIndex?: number,
  options?: IPlayAnimationByIdOptions
): Promise<boolean>;

用法

const object = ssp.getObjectByUserDataProperty('deviceCode', '111');
cpsSoonmanagerPlugin.playObjectAnimation(object, 0, {
  autoStopPrevious: true,
  onUpdate: (source, tween) => {},
  onStart: (tween) => {
    /**
     * 包含多个帧动画时，每个动画帧开始时 onStart 都会执行
     */
    console.log(tween);
  },
});

参数

object

描述: 要播放动画的对象
必填:
类型: BaseObject3D

animationIndex

描述: 该动画所在数据列表中的下标
必填:
默认值: 0
类型: number

options

描述: 动画播放选项
必填:
类型: IPlayAnimationByIdOptions

IPlayAnimationByIdOptions

属性	描述	类型	默认值
autoStopPrevious	是否自动停止之前的动画	boolean	true
onUpdate	动画更新回调	IPlayAnimationByIdOptions['onUpdate']
onStart	动画开始回调	IPlayAnimationByIdOptions['onStart']

提示

动画播放时，可以是多个 animation 的组合

所以每次执行新的 animation 方法时都会执行 onStart 回调并且返回新的 tween 实例

stopObjectAnimation

停止由 playObjectAnimation 方法触发的补间动画

定义

function stopObjectAnimation(object: BaseObject3D): Promise<boolean>;

用法

cpsSoonmanagerPlugin.stopObjectAnimation(object);

flyToSceneFromVisionsData

根据场景视角数据飞向

定义

function flyToSceneFromVisionsData(index?: number): Promise<boolean>;

用法

cpsSoonmanagerPlugin.flyToSceneFromVisionsData(0);

参数

index

描述: 该视角所在数据列表中的下标
必填:
类型: number

flyToMainSceneFromVisionsData

根据场景视角数据飞向主视角

定义

function flyToMainSceneFromVisionsData(fallback?: boolean): Promise<boolean>;

用法

const success = await cpsSoonmanagerPlugin.flyToMainSceneFromVisionsData();

参数

fallback

描述: 没有主视角时，是否默认调用 flyMainViewpoint。默认是 true
必填:
类型: boolean

flyToObjectFromVisionsData

根据对象视角数据飞向

定义

function flyToObjectFromVisionsData(object: BaseObject3D, index?: number): Promise<boolean>;

用法

const model = ssp.getObjectByUserDataProperty('device', 'xxx');

cpsSoonmanagerPlugin.flyToObjectFromVisionsData(model, 0);

参数

object

描述: 场景对象
必填:
类型: BaseObject3D

index

描述: 该视角所在数据列表中的下标
必填:
类型: number

flyToMainObjectFromVisionsData

根据对象视角数据飞向默认视角

定义

function flyToMainObjectFromVisionsData(object: BaseObject3D, fallback?: boolean): Promise<boolean>;

用法

const model = ssp.getObjectByUserDataProperty('device', 'xxx');

const success = await cpsSoonmanagerPlugin.flyToMainObjectFromVisionsData(model);

参数

object

描述: 场景对象
必填:
类型: BaseObject3D

fallback

描述: 没有默认视角时，是否默认调用 flyToObj。默认是 true
必填:
类型: boolean

getSpaceAssets

获取空间下辖设备列表

定义

function getSpaceAssets<T extends BaseObject3D = BaseObject3D>(space: BaseObject3D): Promise<T[]>;

用法

const [spaceObject] = ssp.getObjectByUserDataProperty('space', 'xxx');
const spaceAssets = await cpsSoonmanagerPlugin.getSpaceAssets(spaceObject);

参数

space

描述: 空间对象
必填:
类型: BaseObject3D

loadPoi

根据 poiData 渲染 Poi。

使用提示

如果 loadScene 时参数 loadPoi 已设置开启将自动执行，无需手动调用。

定义

function loadPoi(refreshByDataSource: boolean): Promise<void>;

用法

cpsSoonmanagerPlugin.loadPoi(true);

参数

refreshByDataSource

描述: 加载完调用 refreshPoiByDataSource
必填:
类型: boolean

refreshPoiByDataSource

通过数据源刷新 Poi

使用提示

如果 loadScene 时参数 refreshPoiByDataSource 或手动执行 loadPoi 时 refreshPoiByDataSource 已设置开启都将自动执行，无需手动调用。

定义

function refreshPoiByDataSource(): Promise<void>;

用法

cpsSoonmanagerPlugin.loadPoi();
cpsSoonmanagerPlugin.refreshPoiByDataSource();

loadFlowData

加载场景的流程数据

使用提示

如果 loadScene 时参数 loadFlowData 已设置开启将自动执行，无需手动调用。

定义

function loadFlowData(): Promise<void>;

用法

// 假设执行第一条流程
cpsSoonmanagerPlugin.loadFlowData().then(() => {
  console.log('流程数据加载完成');
});

runFlowById

手动执行场景流程，流程 id 可在 flowData 中获取。

使用提示

使用该方法时必须确保 loadFlowData 已执行完成，loadFlowData 可通过 loadScene 参数 loadFlowData 配置开启自动加载或手动调用 loadFlowData 方法。

定义

function runFlowById(id: string): Promise<void>;

用法

// 假设执行第一条流程
cpsSoonmanagerPlugin.runFlowById(cpsSoonmanagerPlugin.flowData[0].id);

fetchMetaData

根据当前 path 获取场景元数据

由 loadScene 方法调用

定义

function fetchMetaData(): Promise<IMetadata>;

用法

cpsSoonmanagerPlugin.fetchMetaData().then((metaData) => {
  console.log(fetchMetaData);
});

fetchTreeData

根据当前 path 获取场景树数据

定义

function fetchTreeData(): Promise<ITreeData[]>;

用法

cpsSoonmanagerPlugin.fetchTreeData().then((treeData) => {
  console.log(treeData);
});

注意

此方法已不适用于加密资源包

fetchPropertiesData

根据当前 path 获取自定义属性数据

由 loadScene 方法调用

定义

function fetchPropertiesData(): Promise<TPropertiesMap>;

用法

cpsSoonmanagerPlugin.fetchPropertiesData().then((propertiesData) => {
  console.log(propertiesData);
});

fetchAnimationsData

根据当前 path 获取补间动画数据

由 playAnimationById 方法调用

定义

function fetchAnimationsData(): Promise<TAnimationsMap>;

用法

cpsSoonmanagerPlugin.fetchAnimationsData().then((animationsData) => {
  console.log(animationsData);
});

fetchModelVisionsData

根据当前 path 获取模型视角数据

由 flyToSceneFromVisionsData 和 flyToObjectFromVisionsData 方法调用

定义

function fetchModelVisionsData(): Promise<TModelVisionsMap>;

用法

cpsSoonmanagerPlugin.fetchModelVisionsData().then((modelVisions) => {
  console.log(modelVisions);
});

fetchSpacesData

根据当前 path 获取空间数据

由 getSpaceAssets 方法调用

定义

function fetchSpacesData(): Promise<Map<string, ISpaces>>;

用法

cpsSoonmanagerPlugin.fetchSpacesData().then((spacesData) => {
  console.log(spacesData);
});

plugin-cps-soonmanager ​

样例 ​

安装 ​

使用方法 ​

属性 ​

path ​

effectPlugin ​

sceneGroup ​

metaData ​

定义 ​

poiData ​

定义 ​

topologyData ​

propertiesData ​

定义 ​

animationsData ​

定义 ​

modelVisionsData ​

定义 ​

spacesData ​

定义 ​

soonflow ​

flowData ​

方法 ​

setKey ​

定义 ​

用法 ​

setPath ​

定义 ​

用法 ​

loadScene ​

定义 ​

用法 ​

参数 ​

options ​

ILoadSceneOptions ​

分层加载示例 ​

presetEffects ​

定义 ​

用法 ​

参数 ​

options ​

IPresetEffectsOptions ​

getTopologies ​

定义 ​

用法 ​

sortTopologyNodes ​

定义 ​

用法 ​

playObjectAnimation ​

定义 ​

用法 ​

参数 ​

object ​

animationIndex ​

options ​

IPlayAnimationByIdOptions ​

stopObjectAnimation ​

定义 ​

用法 ​

flyToSceneFromVisionsData ​

定义 ​

用法 ​

参数 ​

index ​

flyToMainSceneFromVisionsData ​

定义 ​

用法 ​

参数 ​

fallback ​

flyToObjectFromVisionsData ​

定义 ​

用法 ​

参数 ​

object ​

index ​

flyToMainObjectFromVisionsData ​

定义 ​

用法 ​

参数 ​

plugin-cps-soonmanager

样例

安装

使用方法

属性

path

effectPlugin

sceneGroup

metaData

定义

poiData

定义

topologyData

propertiesData

定义

animationsData

定义

modelVisionsData

定义

spacesData

定义

soonflow

flowData

方法

setKey

定义

用法

setPath

定义

用法

loadScene

定义

用法

参数

options

ILoadSceneOptions

分层加载示例

presetEffects

定义

用法

参数

options

IPresetEffectsOptions

getTopologies

定义

用法

sortTopologyNodes

定义

用法

playObjectAnimation

定义

用法

参数

object

animationIndex

options

IPlayAnimationByIdOptions

stopObjectAnimation

定义

用法

flyToSceneFromVisionsData

定义

用法

参数

index

flyToMainSceneFromVisionsData

定义

用法

参数

fallback

flyToObjectFromVisionsData

定义

用法

参数

object

index

flyToMainObjectFromVisionsData

定义

用法

参数
